ข้อมูล

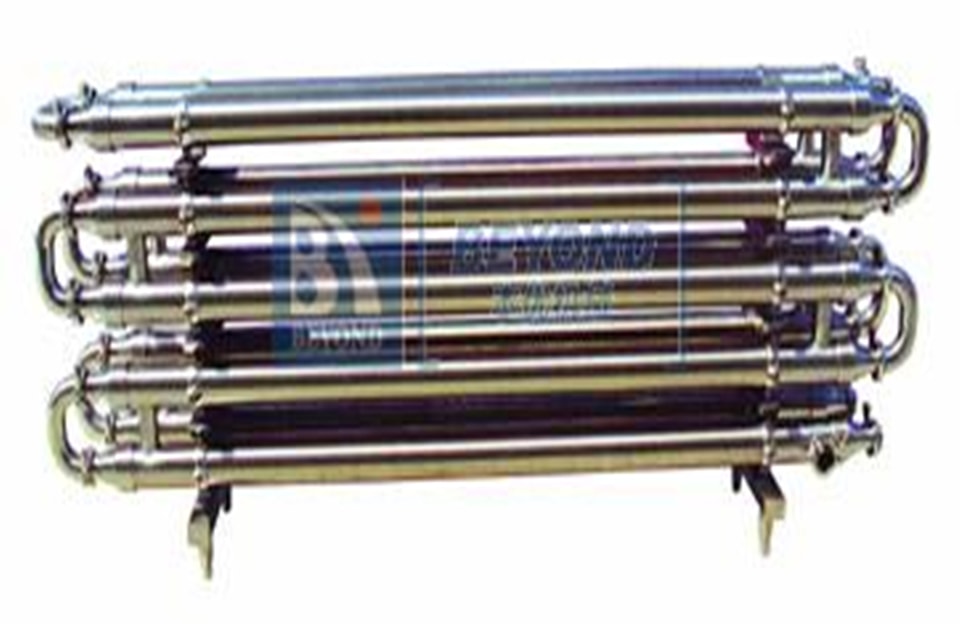

เครื่องแลกเปลี่ยนความร้อนแบบท่อเป็นอุปกรณ์แลกเปลี่ยนความร้อนชนิดหนึ่งที่ใช้กันอย่างแพร่หลายสำหรับถ่ายเทความร้อนในของเหลว โดยประกอบด้วยแนวท่อหลายแถว ซึ่งของไหลชนิดหนึ่งไหลผ่านท่อด้านใน และอีกชนิดหนึ่งไหลผ่านท่อด้านนอก เพื่อถ่ายเทความร้อนระหว่างกัน

หลักการทำงานของเครื่องแลกเปลี่ยนความร้อนแบบท่อมีดังนี้:
1. การไหลของของไหล:ของไหลสองชนิดที่แตกต่างกัน (อาจเป็นของเหลวหรือก๊าซ) ไหลผ่านท่อด้านในและด้านนอกของเครื่องแลกเปลี่ยนความร้อนแบบท่อ โดยของไหลชนิดหนึ่งจะเข้าสู่ท่อด้านในและเรียกว่าของไหลด้านใน ส่วนอีกชนิดหนึ่งจะไหลผ่านท่อด้านนอกและเรียกว่าของไหลด้านนอก
2. การถ่ายเทความร้อน:เมื่อของไหลภายในและภายนอกท่อถ่ายเทความร้อนผ่านผนังท่อ ความร้อนจะถูกถ่ายโอนจากของไหลที่มีอุณหภูมิสูงกว่าไปยังของไหลที่มีอุณหภูมิต่ำกว่า จึงเกิดการแลกเปลี่ยนความร้อน
3. วิธีการถ่ายเทความร้อนหลัก:เครื่องแลกเปลี่ยนความร้อนแบบท่อถ่ายเทความร้อนหลัก ๆ ผ่านการพาความร้อนและการนำความร้อน การนำความร้อนที่ผนังท่อสามารถลดความแตกต่างของอุณหภูมิระหว่างของไหลภายในและภายนอกท่อ ช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อน
4. การแยกของไหล:เพื่อให้มั่นใจว่าของไหลทั้งสองถูกแยกออกจากกันและป้องกันการผสมกัน เครื่องแลกเปลี่ยนความร้อนแบบท่อจึงมักมีมาตรการซีลที่ป้องกันการรั่วไหล

ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบท่อ:
1. การถ่ายเทความร้อนมีประสิทธิภาพ:เนื่องจากของไหลภายในและภายนอกท่อสามารถไหลสวนทางหรือสวนทางสมบูรณ์ได้ เครื่องแลกเปลี่ยนความร้อนแบบท่อจึงมีประสิทธิภาพการถ่ายเทความร้อนสูง
2. ความยืดหยุ่น:เครื่องแลกเปลี่ยนความร้อนแบบท่อสามารถปรับให้เหมาะกับข้อกำหนดของกระบวนการและคุณสมบัติของของไหลที่แตกต่างกันได้ โดยการเปลี่ยนรูปแบบท่อและการจัดวางของไหล จึงตอบสนองความต้องการในการถ่ายเทความร้อนได้หลากหลาย
3. ทนต่อแรงอัดสูง:เนื่องจากท่อโดยทั่วไปทำจากวัสดุโลหะ เครื่องแลกเปลี่ยนความร้อนแบบท่อจึงมีความทนทานต่อแรงอัดดี และเหมาะสำหรับสภาวะการทำงานที่อุณหภูมิสูงและความดันสูง

การใช้งาน:อุปกรณ์นี้ใช้หลักสำหรับการพาสเจอร์ไรซ์เบื้องต้นของผลิตภัณฑ์ชนิดของเหลว เช่น เนื้อผลไม้ เพียวเร่ผลไม้ เนื้อผลไม้ เป็นต้น อุณหภูมิการทำงานโดยทั่วไปอยู่ที่ 55-90℃

รายละเอียดทางเทคนิค:
กำลังการผลิต: 1 ตัน/ชม.-10 ตัน/ชม.;
การไหล: ผลิตภัณฑ์ไหลไปมาแบบหลายพาส
ชั้นฉนวนสแตนเลสปลอดภัย
อุณหภูมิทางออกสามารถสูงได้ถึง ≤100℃

เครื่องแลกเปลี่ยนความร้อนแบบท่อถูกใช้อย่างแพร่หลายในหลายอุตสาหกรรม เช่น เคมี ปิโตรเลียม พลังงาน อาหาร และยา มีบทบาทสำคัญในการเพิ่มประสิทธิภาพการใช้พลังงานความร้อน การประหยัดพลังงาน และการควบคุมคุณภาพผลิตภัณฑ์
