ข้อมูล

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นเป็นอุปกรณ์แลกเปลี่ยนความร้อนที่ใช้กันอย่างแพร่หลายสำหรับถ่ายเทความร้อนในของไหล ประกอบด้วยแผ่นโลหะจำนวนหนึ่งที่จัดเรียงขนานกัน โดยของไหลชนิดหนึ่งไหลผ่านช่องทางสลับกัน และอีกชนิดหนึ่งไหลผ่านช่องทางที่อยู่ติดกัน เพื่อถ่ายเทความร้อนระหว่างกัน

หลักการทำงานของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นมีดังนี้:

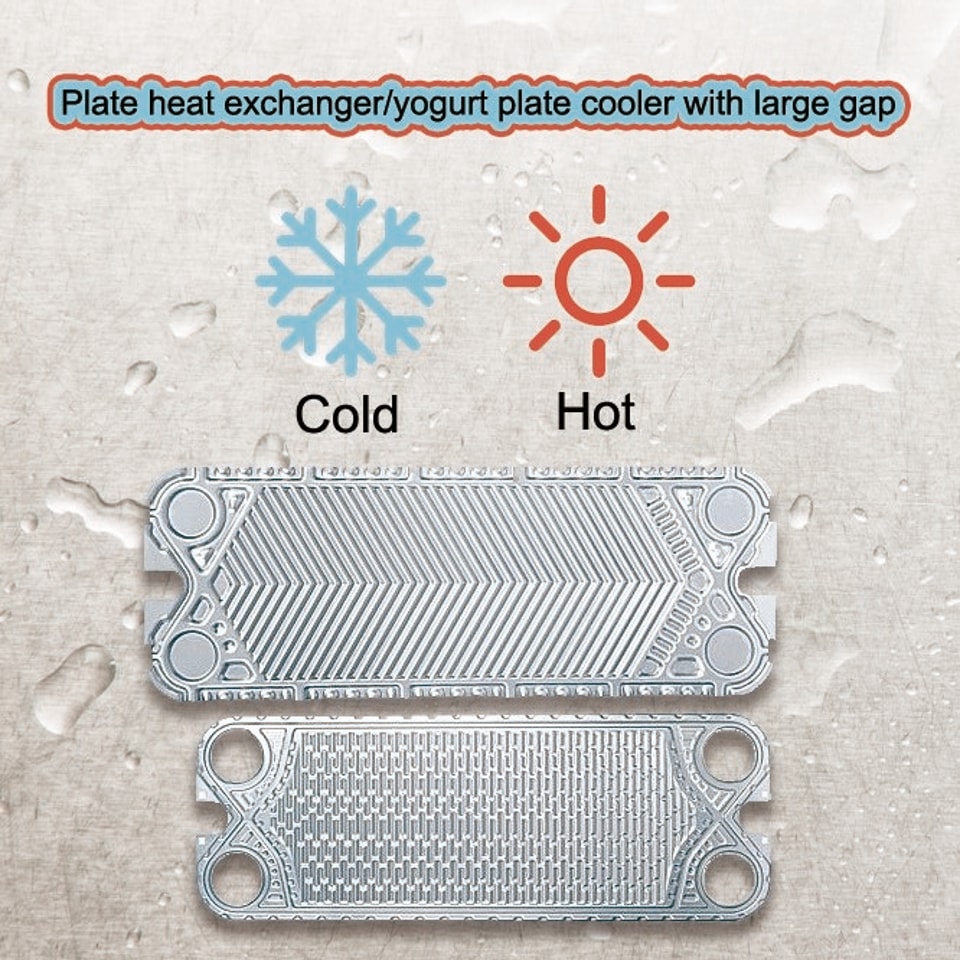

1. โครงสร้างแผ่น:เครื่องแลกเปลี่ยนความร้อนแบบแผ่นประกอบด้วยแผ่นบางหลายแผ่น โดยทั่วไปทำจากโลหะ (เช่น สแตนเลส) แผ่นบางเหล่านี้เชื่อมต่อเข้าด้วยกันผ่านปะเก็นซีลและตัวยึด ทำให้เกิดช่องทางหลายช่อง
2. การแยกทางของไหล:ของไหลสองชนิดที่แตกต่างกัน (ซึ่งอาจเป็นของเหลวหรือก๊าซ) ไหลผ่านช่องทางต่าง ๆ ของเครื่องแลกเปลี่ยนความร้อนแบบแผ่น ของไหลชนิดหนึ่งเข้าสู่ช่องทางสลับกัน เรียกว่า ของไหลต้นความร้อน ส่วนอีกชนิดไหลผ่านช่องทางที่อยู่ติดกัน เรียกว่า ของไหลทำงาน
3. การถ่ายเทความร้อน:เมื่อของไหลต้นความร้อนและของไหลทำงานไหลผ่านผนังแผ่น ความร้อนจะถ่ายเทจากของไหลที่มีอุณหภูมิสูงไปยังของไหลที่มีอุณหภูมิต่ำ จึงเกิดการแลกเปลี่ยนความร้อน
4. วิธีการถ่ายเทความร้อนหลัก:เครื่องแลกเปลี่ยนความร้อนแบบแผ่นถ่ายเทความร้อนหลัก ๆ ผ่านการพาความร้อนและการนำความร้อน โดยทั่วไปของไหลต้นความร้อนและของไหลทำงานจะไหลตัดกันระหว่างช่องทางที่อยู่ติดกัน จึงช่วยเพิ่มประสิทธิภาพการนำความร้อนและปรับปรุงประสิทธิภาพการถ่ายเทความร้อน
5. การแยกของไหล:เพื่อให้แน่ใจว่าของไหลทั้งสองแยกจากกันและป้องกันการผสมกัน โดยทั่วไปเครื่องแลกเปลี่ยนความร้อนแบบแผ่นจะมีมาตรการซีลที่ป้องกันการรั่วไหล

ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบแผ่น:
1. การถ่ายเทความร้อนมีประสิทธิภาพสูง:ด้วยการออกแบบผนังแผ่นที่ช่วยเพิ่มพื้นที่ผิวและความเร็วการไหลระหว่างของไหลที่สูง เครื่องแลกเปลี่ยนความร้อนแบบแผ่นจึงมีประสิทธิภาพการถ่ายเทความร้อนที่ยอดเยี่ยม
2. โครงสร้างกะทัดรัด:เครื่องแลกเปลี่ยนความร้อนแบบแผ่นใช้การจัดเรียงแผ่นบางแบบขนาน จึงใช้พื้นที่ค่อนข้างน้อย เหมาะสำหรับสถานที่ที่มีพื้นที่จำกัด
3. ความไวต่ออุณหภูมิต่ำ:เนื่องจากแผ่นโลหะมีการนำความร้อนที่ดี เครื่องแลกเปลี่ยนความร้อนแบบแผ่นจึงตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิได้อย่างรวดเร็ว ทำให้ควบคุมและปรับอุณหภูมิได้แม่นยำยิ่งขึ้น
4. บำรุงรักษาและทำความสะอาดง่าย:เนื่องจากเครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามารถถอดประกอบได้ จึงสะดวกต่อการทำความสะอาดและบำรุงรักษา

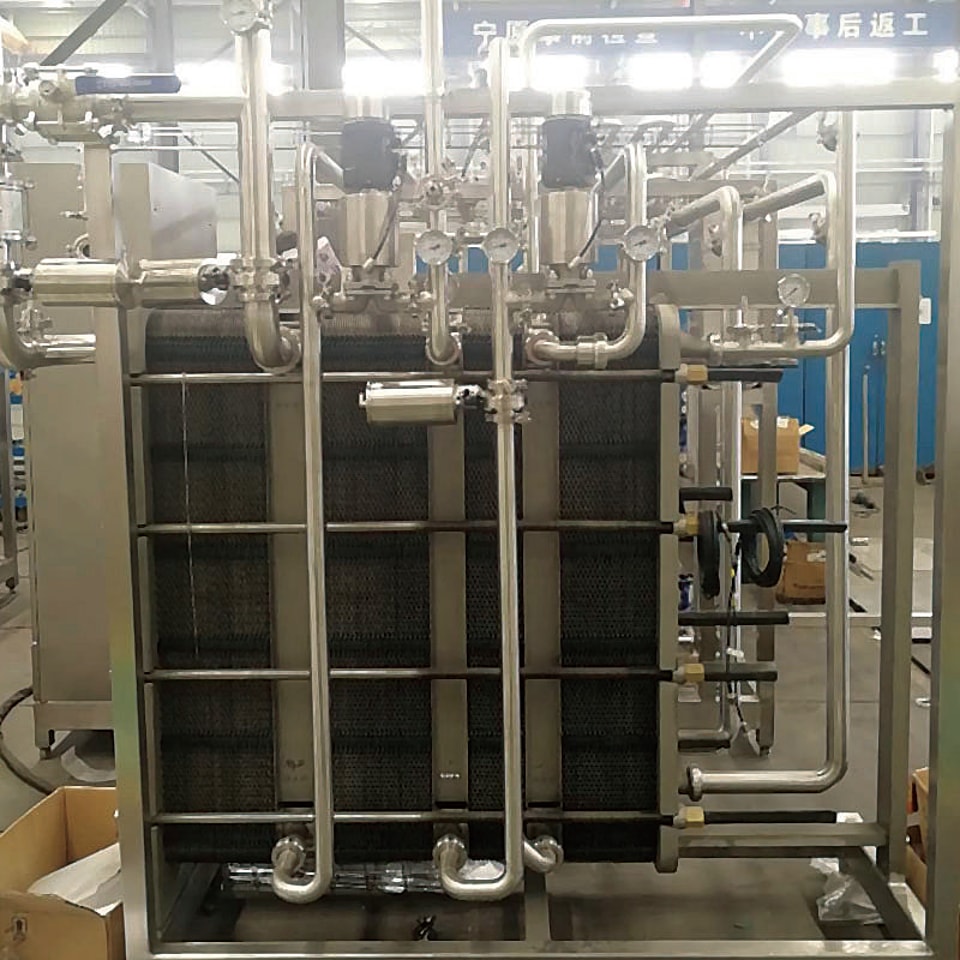

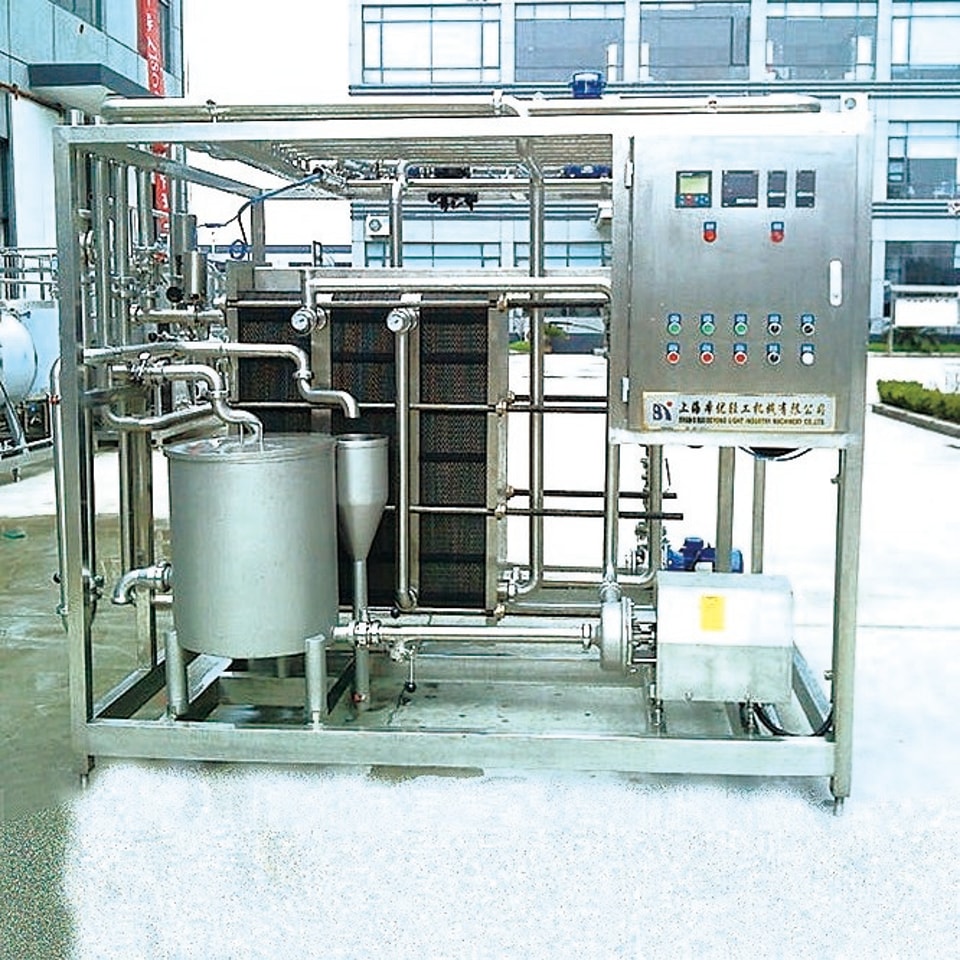

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นถูกใช้อย่างแพร่หลายในภาคอุตสาหกรรม โดยเฉพาะในอุตสาหกรรมเคมี การแปรรูปอาหาร ยา ระบบทำความเย็น และระบบทำความร้อน มีประสิทธิภาพการแลกเปลี่ยนความร้อนสูง และช่วยประหยัดพลังงานและใช้ทรัพยากรได้อย่างคุ้มค่า

คำอธิบายผลิตภัณฑ์

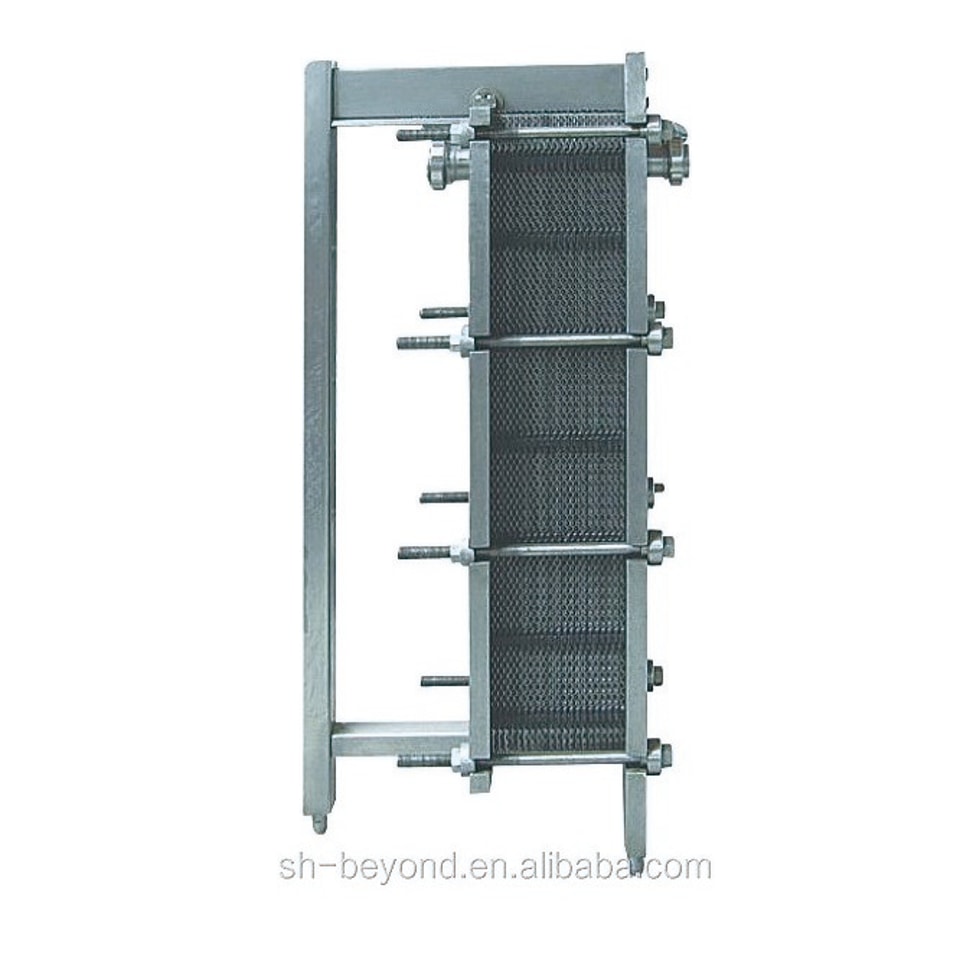

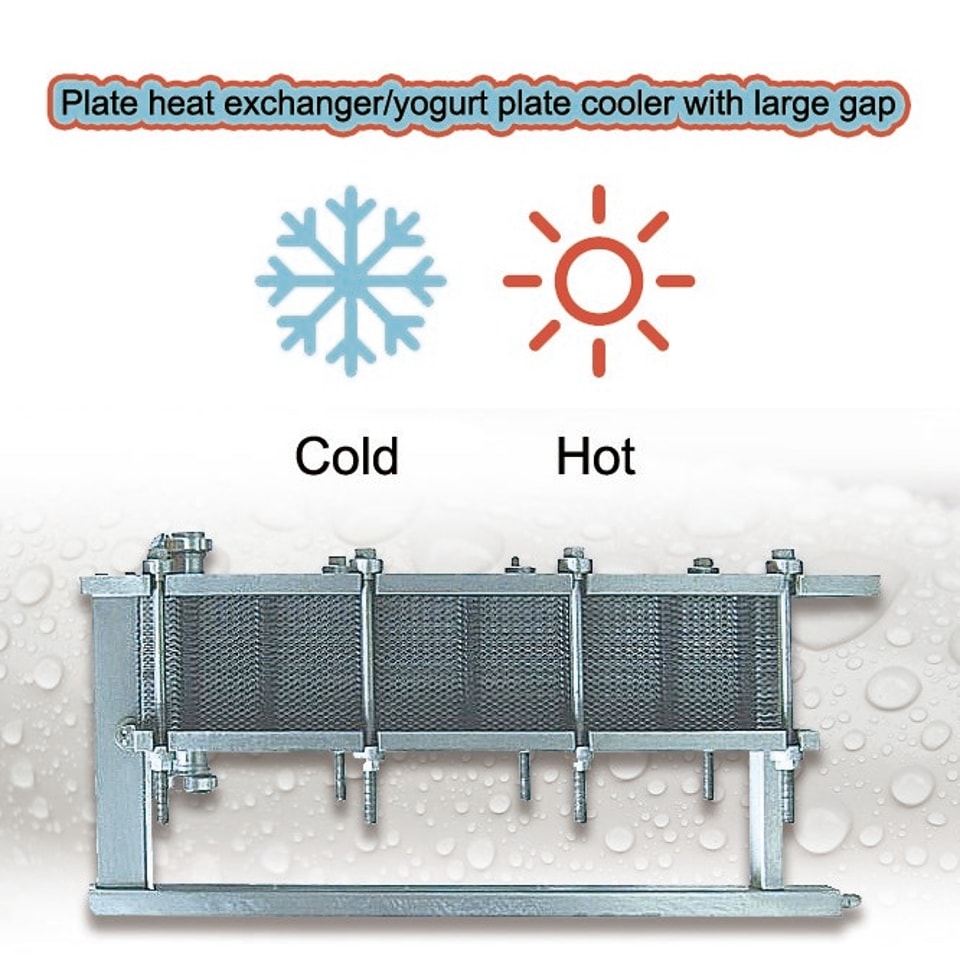

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นเป็นอุปกรณ์แลกเปลี่ยนความร้อนประสิทธิภาพสูง สามารถใช้ในอุตสาหกรรมต่าง ๆ เช่น เคมี ภัณฑ์โลหะ ปิโตรเลียม โรงไฟฟ้า เคมีเกษตร การทำกระดาษ เภสัชกรรม เครื่องปรับอากาศ เบียร์ เครื่องดื่ม และวิศวกรรมชีวภาพ มีข้อดีคือโครงสร้างกะทัดรัด พื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่ ใช้พื้นที่ติดตั้งน้อย และถอดประกอบ ทำความสะอาด และบำรุงรักษาได้ง่าย เครื่องแลกเปลี่ยนความร้อนแบบแผ่นที่ผลิตโดยบริษัทของเราใช้สแตนเลสและปะเก็นยางซีลแบบสลัก จึงเหมาะอย่างยิ่งสำหรับอาหาร เครื่องดื่ม และผลิตภัณฑ์นม วัสดุแผ่น: US304, SUS316L, แผ่นไทเทเนียม เป็นต้น วัสดุปะเก็นยาง: NBR, NBR, EPDM, TP พื้นที่แผ่นเดี่ยว: 0.05㎡, 0.1㎡, 0.16㎡, 0.26㎡, 0.6㎡

พารามิเตอร์ทางเทคนิค:

1· พื้นที่แลกเปลี่ยนความร้อนของแผ่นเดี่ยว: 0.16 ㎡

2· พื้นที่แลกเปลี่ยนความร้อนของเครื่องหนึ่งชุด: 16 ㎡

3· ขนาดโดยรวม: 1200*350*1320 มม.
