เครื่องระเหยเข้มข้นสามผลเป็นอุปกรณ์ที่ใช้สำหรับแยก ทำให้เข้มข้น และบำบัดสารต่าง ๆ โดยผสานเทคโนโลยีและหลักการหลายอย่างเข้าด้วยกันเพื่อให้การดำเนินกระบวนการมีประสิทธิภาพสูง

หลักการทำงานของเครื่องระเหยเข้มข้นสามผลคือการใช้กระบวนการระเหยหลายขั้นตอน โดยแกนหลักประกอบด้วย 3 ขั้นตอนสำคัญ ได้แก่ การระเหย การควบแน่น และการอัดซ้ำ เมื่อของเหลวผสมเข้าสู่เครื่องระเหยเข้มข้น จะผ่านเครื่องระเหยตัวแรกก่อน ในกระบวนการนี้จะมีการป้อนพลังงานความร้อน ทำให้ของเหลวระเหยบางส่วนและเกิดไอน้ำ จากนั้นไอน้ำจะถูกควบแน่นผ่านคอนเดนเซอร์ ปลดปล่อยพลังงานความร้อนและเปลี่ยนไอน้ำกลับสู่สถานะของเหลว

จากนั้น ของเหลวจะผ่านเครื่องระเหยตัวที่สองและได้รับความร้อนรวมถึงการระเหยในระดับที่สูงขึ้น ทำให้เกิดไอน้ำมากขึ้น ไอน้ำจะถูกควบแน่นอีกครั้งผ่านคอนเดนเซอร์ เกิดเป็นสารในสถานะของเหลวมากขึ้น กระบวนการนี้สามารถทำซ้ำได้หลายครั้งในแต่ละระดับเพื่อให้ได้ผลการทำให้สารเข้มข้นยิ่งขึ้น

ท้ายที่สุด ความเข้มข้นสุดท้ายของของเหลวจะได้มาจากเครื่องระเหยตัวที่สาม ในกระบวนการนี้จะใช้รีคอมเพรสเซอร์ในการอัดและให้ความร้อนไอน้ำอีกครั้ง เปลี่ยนกลับเป็นสถานะของเหลว และทำให้ได้ผลิตภัณฑ์ที่เข้มข้นยิ่งขึ้น กระบวนการระเหยและควบแน่นหลายขั้นตอนนี้ทำให้เครื่องระเหยเข้มข้นสามผลสามารถแยกและทำให้วัสดุเข้มข้นได้อย่างมีประสิทธิภาพ

เครื่องระเหยเข้มข้นสามผลถูกใช้อย่างแพร่หลายในงานอุตสาหกรรมหลายประเภท เช่น อุตสาหกรรมแปรรูปอาหาร วิศวกรรมเคมี และการปกป้องสิ่งแวดล้อม สามารถลดการปล่อยของเสียและน้ำเสียได้อย่างมีประสิทธิภาพ และนำสารที่มีคุณค่าไปใช้และหมุนเวียนกลับมาใช้ใหม่ นอกจากนี้ เครื่องระเหยเข้มข้นสามผลยังมีข้อดีด้านการประหยัดพลังงาน การลดต้นทุนการผลิต และการปรับปรุงคุณภาพและความบริสุทธิ์ของผลิตภัณฑ์

โดยรวมแล้ว เครื่องระเหยเข้มข้นสามผลเป็นอุปกรณ์ที่มีประสิทธิภาพซึ่งทำให้เกิดการแยกและการทำให้สารเข้มข้นผ่านกระบวนการระเหยและควบแน่นหลายขั้นตอน และถูกใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ

หลักการทำงานของเครื่องระเหยเข้มข้นสามผลมีดังนี้:
ของเหลวป้อนจะเข้าสู่เครื่องระเหยขั้นแรกก่อน และถูกให้ความร้อนจนถึงอุณหภูมิสูงกว่าจุดเดือด ซึ่งสามารถให้ความร้อนได้ด้วยไอน้ำหรือสื่อนำความร้อนอื่น ๆ

ของเหลวที่ได้รับความร้อนจะระเหยบางส่วนในเครื่องระเหยผลแรก ทำให้เกิดไอน้ำ ไอน้ำเหล่านี้จะถูกนำไปใช้ในเครื่องระเหยถัดไป (ผลที่สอง)

ในเครื่องระเหยผลที่สอง ผ่านการแลกเปลี่ยนความร้อน ไอน้ำที่เกิดจากเครื่องระเหยผลแรกจะถูกใช้เพื่อระเหยของเหลวเพิ่มขึ้นและสร้างไอน้ำอีกครั้ง

ในทำนองเดียวกัน ไอน้ำที่เกิดจากเครื่องระเหยผลที่สองจะถูกส่งต่อไปยังเครื่องระเหยผลที่สาม
ในเครื่องระเหยผลที่สาม จะทำการระเหยต่อเนื่องโดยใช้ไอน้ำที่เกิดจากเครื่องระเหยผลที่สอง จนสุดท้ายได้สารละลายที่มีความเข้มข้นมากขึ้น
ตลอดกระบวนการ ไอน้ำจะถูกนำกลับมาใช้ใหม่เพื่อเพิ่มประสิทธิภาพด้านพลังงาน และของเหลวเข้มข้นจะไหลออกจากเอฟเฟกต์สุดท้ายด้วย
เมื่อเทียบกับเครื่องระเหยแบบเอฟเฟกต์เดียว เครื่องเข้มข้นแบบสามเอฟเฟกต์มีข้อดีดังต่อไปนี้:
มีประสิทธิภาพสูงและประหยัดพลังงาน:ด้วยการออกแบบการระเหยแบบหลายเอฟเฟกต์ จึงใช้หลักการถ่ายเทความร้อนจากเอฟเฟกต์หนึ่งไปยังอีกเอฟเฟกต์หนึ่ง ทำให้ประสิทธิภาพการใช้พลังงานดีขึ้นอย่างมาก และลดการใช้พลังงานลงอย่างเห็นได้ชัด
เพิ่มประสิทธิภาพการทำให้เข้มข้นอย่างมาก:ด้วยการใช้ความร้อนจากไอน้ำอย่างต่อเนื่อง เครื่องเข้มข้นแบบสามเอฟเฟกต์สามารถระเหยและทำให้ของเหลวเข้มข้นได้อย่างมีประสิทธิภาพมากขึ้น ส่งผลให้ผลิตภัณฑ์มีความเข้มข้นสูงขึ้น
ปรับตั้งได้ยืดหยุ่น:เครื่องเข้มข้นแบบสามเอฟเฟกต์สามารถปรับและควบคุมได้ตามความต้องการ เพื่อให้เหมาะกับข้อกำหนดของกระบวนการและระดับความเข้มข้นของผลิตภัณฑ์ที่แตกต่างกัน

อย่างไรก็ตาม เครื่องเข้มข้นแบบสามเอฟเฟกต์มีต้นทุนสูง โครงสร้างเครื่องจักรซับซ้อน และการบำรุงรักษาและการใช้งานก็ยุ่งยากเช่นกัน ดังนั้น เมื่อเลือกอุปกรณ์การระเหย จึงต้องพิจารณาปัจจัยต่าง ๆ เช่น ขนาดการผลิต ความคุ้มค่า และข้อกำหนดด้านการปฏิบัติงาน

การใช้งาน
เครื่องเข้มข้นรุ่นนี้เหมาะสำหรับการทำให้ของเหลวเข้มข้นและลดปริมาตรของยาแผนจีน ยาแผนปัจจุบัน เดกซ์โทรส แอมิลัม ผงชูรส อาหาร และอุตสาหกรรมเคมี รวมถึงวัสดุของเหลวอื่น ๆ โดยเฉพาะอย่างยิ่งสำหรับสารที่ไวต่อความร้อนที่อุณหภูมิต่ำภายใต้สุญญากาศ

คุณสมบัติ

เครื่องเข้มข้นใช้การให้ความร้อนภายนอก การไหลเวียนตามธรรมชาติ และการระเหยภายใต้สุญญากาศ มีคุณสมบัติระเหยได้รวดเร็วและให้ความเข้มข้นสูงกว่ารุ่นหลัก ๆ โดยรับของเหลวข้นในสภาวะปิด
สามารถทำให้ของเหลวเข้มข้นและกู้คืนแอลกอฮอล์ได้ที่อุณหภูมิประมาณ 80℃
สามารถป้อนวัตถุดิบได้ทั้งแบบไม่ต่อเนื่องหรือแบบต่อเนื่อง และทำให้เข้มข้นได้ภายในครั้งเดียว
ท่อของห้องให้ความร้อน ท่อคอนเดนเซอร์ และท่อเชื่อมต่อระหว่างกัน ใช้วัสดุผิวกระจกขัดเงามาตรฐาน ISO ทั้งภายในและภายนอก เพื่อให้มั่นใจว่าวัตถุไหลผ่านได้อย่างราบรื่น ป้องกันการอุดตันจากการเกิดคราบไหม้ ลดการเกิดตะกรันและจำนวนครั้งในการทำความสะอาด และเพิ่มประสิทธิภาพการผลิต

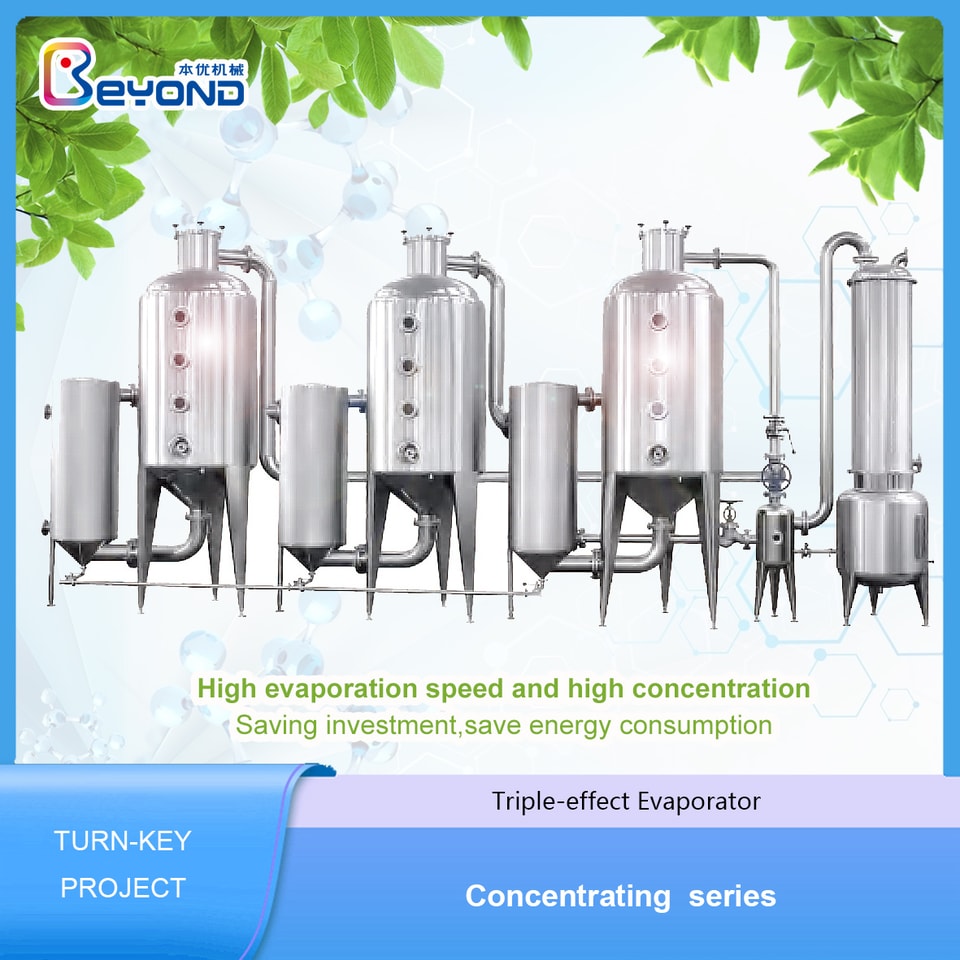

เครื่องเข้มข้นนี้ใช้เครื่องระเหยแบบสามเอฟเฟกต์ โดยนำไอน้ำทุติยภูมิกลับมาใช้ใหม่ ช่วยประหยัดการลงทุนในหม้อไอน้ำ และยังลดการใช้พลังงานลง โดยใช้พลังงานน้อยกว่าระบบเครื่องเข้มข้นอื่น ๆ ถึง 70%

พารามิเตอร์ทางเทคนิค
