ถังสกัดอเนกประสงค์เป็นอุปกรณ์ที่ใช้สำหรับสกัด แยก และทำให้สารเข้มข้น ใช้อย่างแพร่หลายในกระบวนการสกัดของอุตสาหกรรมเคมี เภสัชกรรม อาหาร และสาขาอื่น ๆ
โดยทั่วไปถังสกัดอเนกประสงค์ประกอบด้วยส่วนหลักดังต่อไปนี้:
โครงสร้างถัง:ตัวถังมักผลิตจากวัสดุทนการกัดกร่อน เช่น สเตนเลสสตีล ซึ่งมีคุณสมบัติในการซีลที่ดีและทนแรงดันสูง โดยภายในถังมักติดตั้งอุปกรณ์กวนเพื่อส่งเสริมการผสมและการถ่ายเทมวลของวัสดุ
ระบบให้ความร้อนและทำความเย็น:ถังสกัดอเนกประสงค์ติดตั้งระบบให้ความร้อนและทำความเย็น ซึ่งสามารถควบคุมอุณหภูมิได้ตามต้องการ สิ่งนี้สำคัญมากสำหรับกระบวนการสกัดบางประเภท เพราะสามารถควบคุมอัตราการเกิดปฏิกิริยาและคุณภาพของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ
ระบบทำเข้มข้นและกู้คืน:ระหว่างกระบวนการสกัด ถังสกัดอเนกประสงค์มักมีฟังก์ชันในการทำให้สารเข้มข้นและกู้คืนสาร ซึ่งสามารถทำได้ผ่านการให้ความร้อน การระเหย และเทคนิคการแยกอื่น ๆ เพื่อแยกสารที่ต้องการออกจากตัวทำละลายในการสกัดและนำกลับมาใช้ใหม่
ระบบควบคุม:ถังสกัดอเนกประสงค์มักติดตั้งระบบควบคุมอัตโนมัติขั้นสูงสำหรับตรวจสอบและปรับอุณหภูมิ แรงดัน ความเร็วการกวน และพารามิเตอร์การทำงานอื่น ๆ ซึ่งช่วยเพิ่มเสถียรภาพและความสามารถในการควบคุมของกระบวนการผลิต และรับประกันการทำงานที่ปลอดภัย
การใช้งานของถังสกัดอเนกประสงค์มีความหลากหลายมาก สามารถใช้สกัดสารออกฤทธิ์จากผลิตภัณฑ์ธรรมชาติ เช่น การสกัดสมุนไพรและวัตถุดิบเครื่องสำอาง ขณะเดียวกันยังใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตยา เช่น การสกัดยาปฏิชีวนะหรือวิตามินจากน้ำหมักการหมัก นอกจากนี้ ในอุตสาหกรรมอาหาร ถังสกัดอเนกประสงค์ยังสามารถใช้สกัดกลิ่นรสอาหาร สีผสมอาหาร และส่วนผสมเชิงหน้าที่อื่น ๆ ได้อีกด้วย
ถังสกัดอเนกประสงค์
ถังสกัดนี้สามารถใช้กับการทำงานในกระบวนการหลายรูปแบบ เช่น การต้มสมุนไพรด้วยน้ำ การแช่อุ่น การไหลเวียนด้วยความร้อน การกรอง และการเก็บรวบรวมน้ำมันหอมระเหยของยาแผนจีน การสกัดวัตถุดิบการหมักและวัตถุดิบเคมี ตลอดจนการนำตัวทำละลายอินทรีย์กลับมาใช้ใหม่
เรามีให้

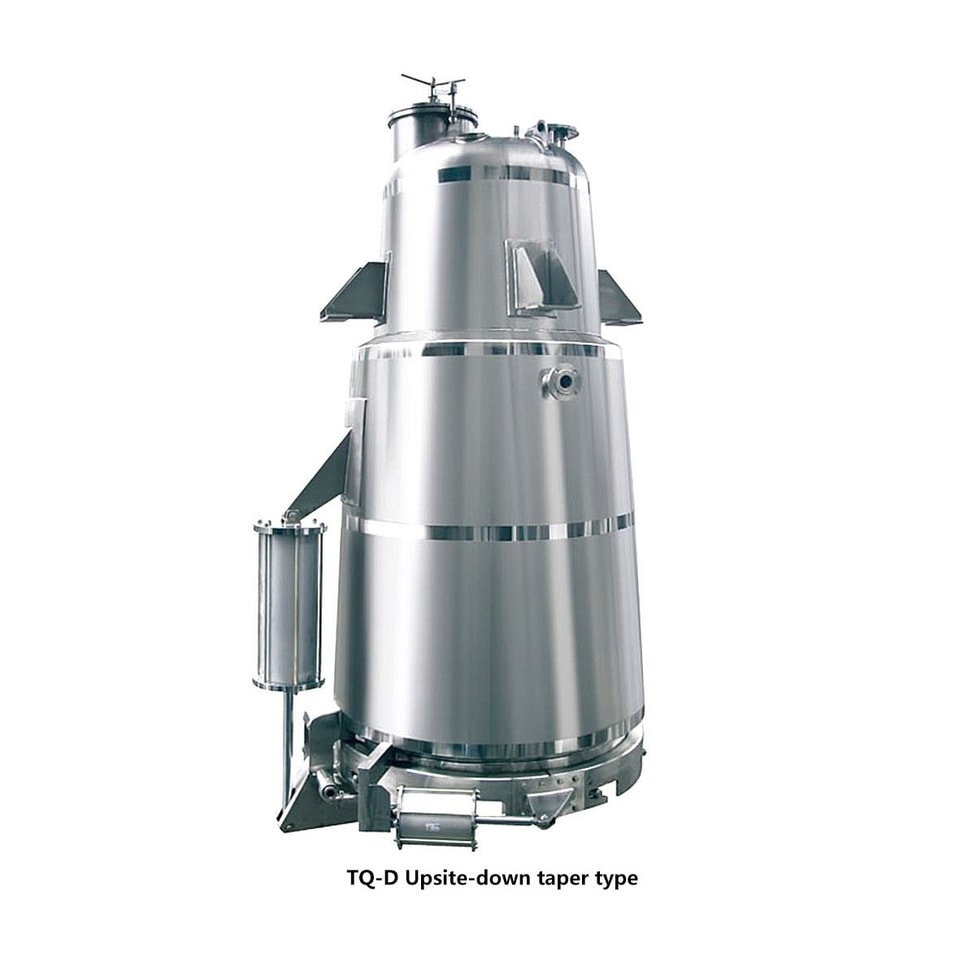

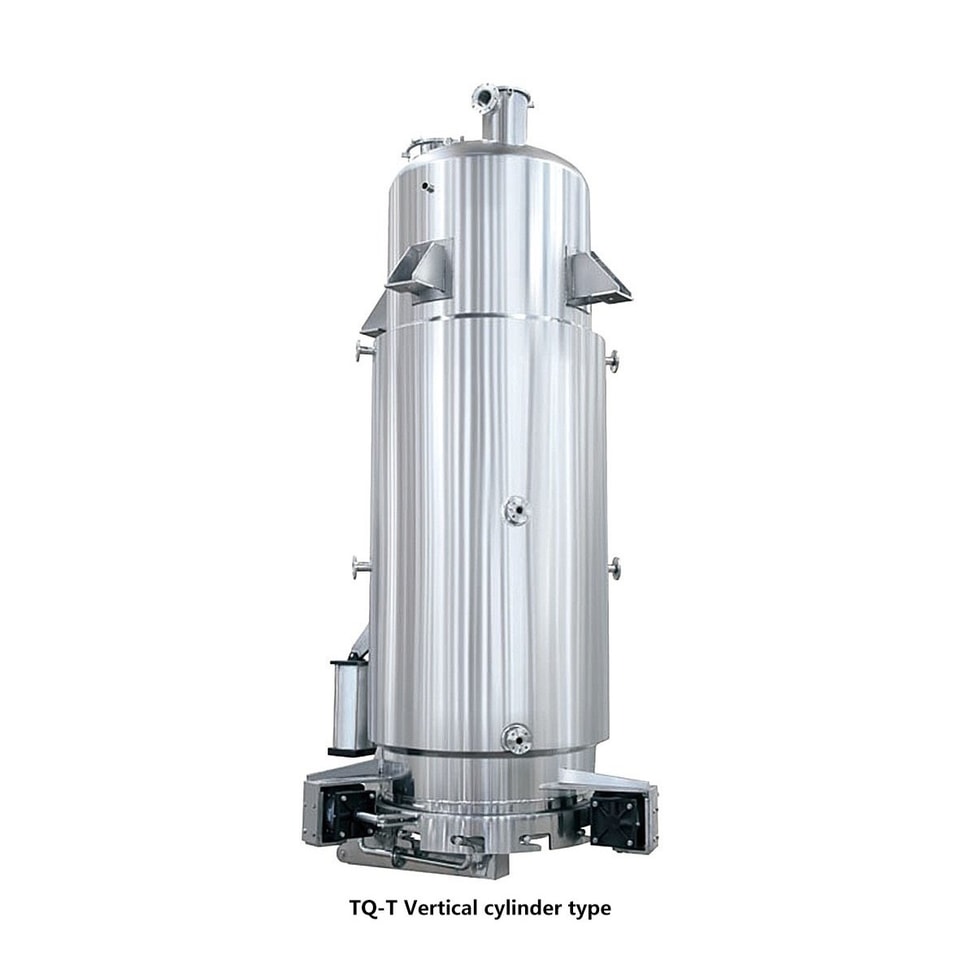

โครงสร้างหลายรูปแบบ: แบบกรวยตัด แบบกรวยเอียง แบบทรงกระบอก แบบเห็ด แบบกรวยกลับหัว และอื่น ๆ ประเภทการสกัดหลากหลาย เช่น การสกัดแบบถังเดี่ยวในสภาวะนิ่ง การสกัดอเนกประสงค์ (รวมอุปกรณ์กู้คืน นำกลับมาใช้ใหม่ และเก็บรวบรวมน้ำมันหอมระเหย) การสกัดแบบไดนามิกในสภาวะกวน (รวมระบบกวนป้องกันการระเบิด) และการสกัดแบบไดนามิกหมุนเวียนบังคับ (รวมปั๊มหมุนเวียนและท่อส่งหมุนเวียน)
บริษัทดำเนินการตามมาตรฐานการผลิตถังสกัดแบบดั้งเดิมของประเทศ และปรับปรุงในด้านความปลอดภัยในการใช้งาน ความสะดวกสบาย และความสอดคล้องตามข้อกำหนด GMP
ระบบปล่อยกากใช้แบบเปิดเร็วล็อกอัตโนมัติชนิด 3 กระบอก แบบเปิด-ปิดกระบอกเดียว แบบหมุนสองกระบอกและดันแหวนแคลมป์ให้แน่น จากนั้นบล็อกลิ่มเอียงจะล็อกตัวเอง ซึ่งสามารถป้องกันการรั่วไหลหรือการหลุดเกี่ยวที่เกิดจากแรงดันลมอัดไม่คงที่
ใช้แหวนซีลปล่อยกากรูปทรงพิเศษที่ประตูปล่อยกากเพื่อรับประกันแรงดันสถิตของคอลัมน์ของเหลว โดยยิ่งแรงดันสถิตของคอลัมน์ของเหลวสูง ประสิทธิภาพการซีลก็ยิ่งเชื่อถือได้มากขึ้น และอายุการใช้งานก็ยาวนานขึ้น
ขัดเงาแบบกระจกที่ชั้นในของถัง ข้อต่อเชื่อมเป็นโค้งมนไร้จุดสะสมสิ่งสกปรก ทำความสะอาดง่าย
ใช้ระบบ CIP ทำความสะอาดได้ทุกทิศทาง มีโคมไฟกันระเบิดและกระจกส่องตรวจ ช่องป้อนวัตถุดิบสุขอนามัยแบบเปิดเร็วชนิดเบา เครื่องแยกละออง และอื่น ๆ อุปกรณ์เหล่านี้ช่วยให้การใช้งานสะดวกยิ่งขึ้น
โครงสร้างถังสกัด
ถังสกัดพารามิเตอร์ทางเทคนิค
| สเปกของรุ่น | TQ-D-0.5 | TQ-D-1.0 | TQ-D-2.0 | TQ-D-3.0 | TQ-D-6.0 | TQ-D-8.0 | TQ-Z-1.0 | TQ-Z-2.0 | TQ-Z-3.0 | TQ-Z-6.0 | TQ-Z-8.0 | TQ-Z-10 |
| ปริมาตร (L) | 750 | 1200 | 2300 | 3400 | 6400 | 8500 | 1200 | 2300 | 3200 | 6300 | 8500 | 11000 |
| ความดันออกแบบภายในถัง (Mpa) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| แรงดันออกแบบภายในแจ็กเก็ต (MPa) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| แรงดันลมอัด (MPa) | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
| เส้นผ่านศูนย์กลางช่องป้อนเข้า (มม.) | 150 | 200 | 200 | 300 | 350 | 400 | 400 | 400 | 400 | 500 | 500 | 500 |
| พื้นที่ให้ความร้อน (m2) | 2 | 3.2 | 5.3 | 6.8 | 8.5 | 10.5 | 3 | 4.7 | 6 | 7.5 | 9.5 | 12 |
| พื้นที่ควบแน่น (m2) | 5 | 8 | 6 | 10 | 12 | 16 | 6 | 8 | 10 | 12 | 16 | 20 |
| พื้นที่ทำความเย็น (m2) | 0.5 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 2 | 2 | 3 |
| พื้นที่กรอง (m2) | 3 | 3 | 3 | 5 | 5 | 6 | ||||||
| เส้นผ่านศูนย์กลางประตูระบายตะกอน (มม.) | 800 | 1000 | 1200 | 1500 | 1700 | 1900 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| การใช้พลังงาน (กก./ชม.) | 145 | 195 | 258 | 300 | 552 | 728 | 245 | 325 | 345 | 645 | 720 | 850 |
| สเปกของรุ่น | TQ-M-1.0 | TQ-M-2.0 | TQ-M-3.0 | TQ-M-6.0 | TQ-M-8.0 | TQ-M-10 | TQ-T-1.0 | TQ-T-2.0 | TQ-T-3.0 | TQ-Z-6.0 | TQ-Z-8.0 | TQ-Z-10 |
| ปริมาตร (L) | 1200 | 2300 | 3200 | 6300 | 8500 | 11000 | 1200 | 2300 | 3200 | 6300 | 8500 | 11000 |
| ความดันออกแบบภายในถัง (Mpa) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| แรงดันออกแบบภายในแจ็กเก็ต (MPa) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| แรงดันลมอัด (MPa) | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
| เส้นผ่านศูนย์กลางช่องป้อนเข้า (มม.) | 400 | 400 | 400 | 500 | 500 | 500 | 400 | 400 | 400 | 500 | 500 | 500 |
| พื้นที่ให้ความร้อน (m2) | 3 | 4.7 | 6 | 7.5 | 9.5 | 12 | 3 | 4.7 | 6 | 7.5 | 9.5 | 12 |
| พื้นที่ควบแน่น (m2) | 6 | 8 | 10 | 12 | 16 | 20 | 6 | 8 | 10 | 12 | 16 | 20 |
| พื้นที่ทำความเย็น (m2) | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 2 | 2 | 3 |
| พื้นที่กรอง (m2) | 3 | 3 | 3 | 5 | 5 | 6 | 3 | 3 | 3 | 5 | 5 | 6 |
| เส้นผ่านศูนย์กลางประตูระบายตะกอน (มม.) | 800 | 800 | 800 | 1000 | 1000 | 1000 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| การใช้พลังงาน (กก./ชม.) | 245 | 325 | 345 | 645 | 720 | 850 | 245 | 325 | 345 | 645 | 720 | 850 |
โดยรวมแล้ว ถังสกัดอเนกประสงค์เป็นอุปกรณ์ที่ยืดหยุ่นและเชื่อถือได้ ซึ่งสามารถนำไปใช้ได้อย่างกว้างขวางในการสกัด การแยก และการทำให้สารเข้มข้นในหลากหลายสาขา พร้อมมอบโซลูชันที่มีประสิทธิภาพ ควบคุมได้ และยั่งยืนสำหรับกระบวนการผลิต
